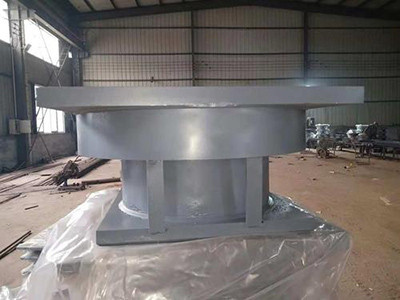

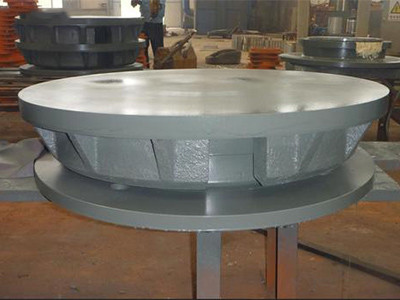

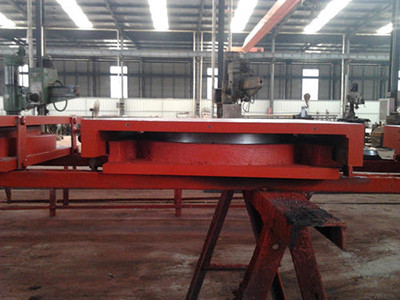

JQZ球形支座

构造特点及功能

　　QZ系列球型支座是由上座板、下座板、凸形中间板及两块不同形状的聚四氟乙烯板组成。下座板中间为一凹形球面，同凸形中间板相对应，两者之间衬有一张弧形四氟板，通过球面与之滑动来满足梁端的转动；上座板上的不锈钢板与中间钢板上的另一四氟板组成第二活动面，完成梁体因温差诸因素产生的伸缩位移。

　　球面支座传力，各向转动性能一致，不仅具备盆式橡胶支座支座承载能力大，水平位移大的特点，而且能适应大转角的需要，适用于宽桥、曲线桥。由于承压部件不使用橡胶件，不存在橡胶低温脆性等影响，因此特别适用于低温地区。
